ПРОВОДНОВОЛНОВОЙ ИЗВЕЩАТЕЛЬ «ИМПУЛЬС-МИНИ» - СЛОЖНО или ПРОСТО?

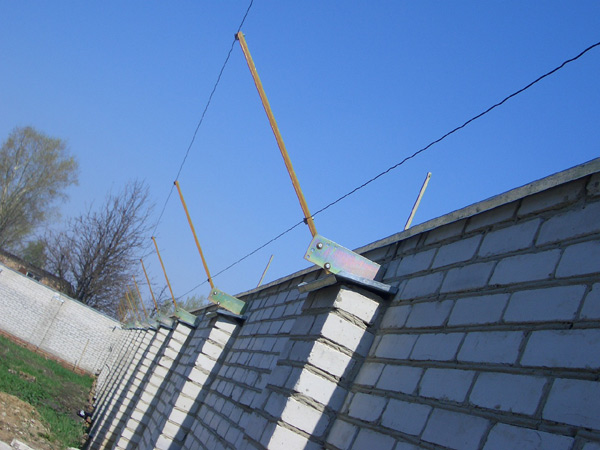

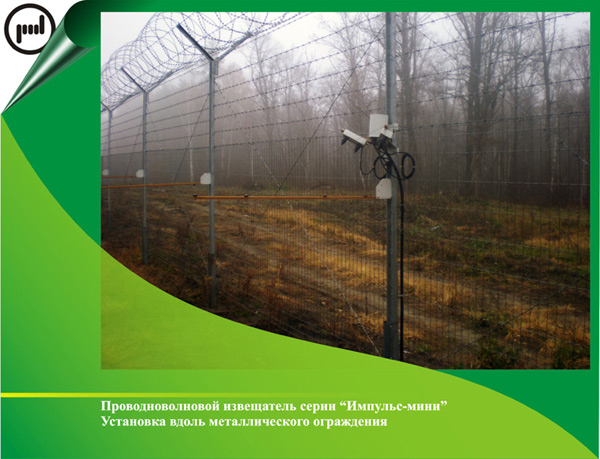

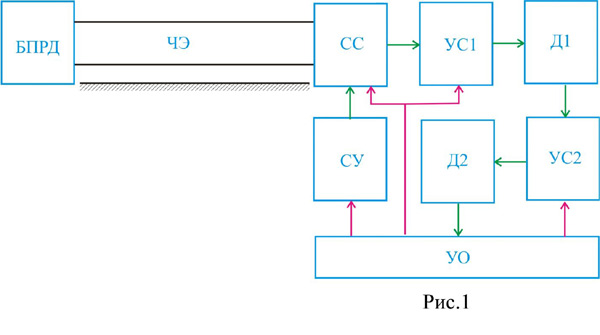

  В основе проводноволнового извещателя лежит двухпроводной чувствительный элемент (ЧЭ, см. рис.1, 2, 3, 6, 8), размещенный над   проводящей поверхностью (землей, заграждением и т. п.). ЧЭ доставляет   электромагнитную энергию от передающего блока (БПРД, см. рис.1), вырабатывающего импульсные ВЧ-сигналы, к приемному. Электромагнитная энергия распространяется вдоль ЧЭ, формируя вокруг него электромагнитное поле. В   идеале, ЧЭ (линия передачи) не излучает, поэтому данные извещатели считаются псевдопассивными устройствами. Обнаружение осуществляется за  счет изменения волнового сопротивления при попадании объектов в поле ЧЭ.

Алгоритм обработки, структура которого приведена на рис. 4, в основе своей содержит блок преобразования сигналов (ПС). Преобразование включает разложение сигналов на вектора и формирование элементов матрицы сигналов. В процессе обучения на основе матриц сигналов формируются матрицы пороговых значений,

     Использование в алгоритме обработки матрицы порогов позволяет более точно адаптировать зону обнаружения к неравномерностям охраняемого рубежа, повысить вероятность обнаружения и период ложных срабатываний. Но установить большое (>36) количество порогов с помощью отдельных регуляторов представляется довольно сложной конструкторской задачей.

     Поэтому в «Импульс-мини», в отличие от  обнаружителей с небольшим количеством  порогов, установка пороговых значений  осуществляется реальным моделированием  нарушителя. Один оператор, исполняя роль  нарушителя пересекает охраняемый рубеж, а второй оператор нажатием кнопки фиксирует момент срабатывания извещателя. Необходимость обучения и невозможность индикации большого количества порогов немного усложняют настройку извещателя. Но ведь настройка осуществляется разово, как правило, только после изменения конфигурации ЧЭ и, с учетом значительного повышения качества работы извещателя, можно смириться с некоторым усложнением его настройки.

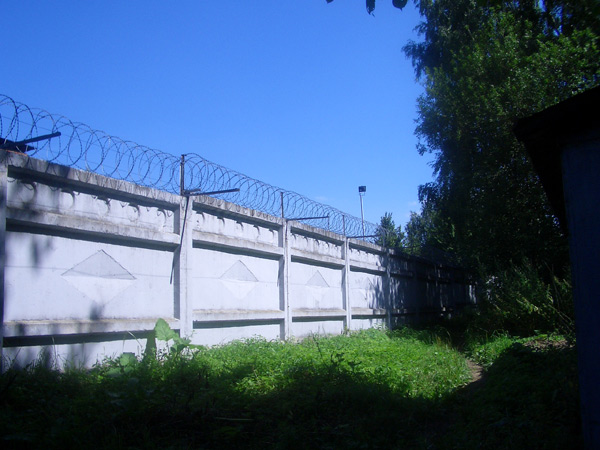

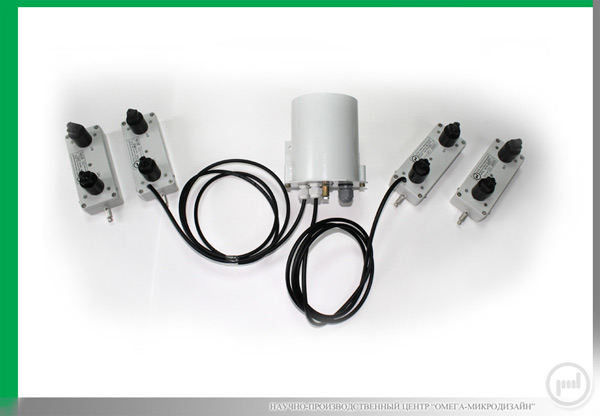

       Конструктивно извещатель «Импульс-мини» состоит из 3-х (однофланговый вариант) или 5 блоков (двухфланговый, см. рис. 5). На рис.5 слева направо изображены: блок передающий левого фланга, блок приемный левого фланга, блок подключения и управления (БПУ), блоки приемный и передающий правого фланга. На охраняемом рубеже монтируются варианты (рис. 2, 3, 5, 8) двухпроводного ЧЭ, который является направляющей системой, адаптирующей чувствительную зону к геометрическим изменениям (поворотам, перепадам по высоте и т. п.) рубежа охраны. Связь с приемно-контрольным прибором (системой сбора и отображения информации), подача питающего напряжения и все управление обоими флангами извещателя осуществляется посредством БПУ, который, к тому же, вырабатывает стабильное напряжение для питания двух флангов, с него же производится съем информации (состояния выходных

Рис.6

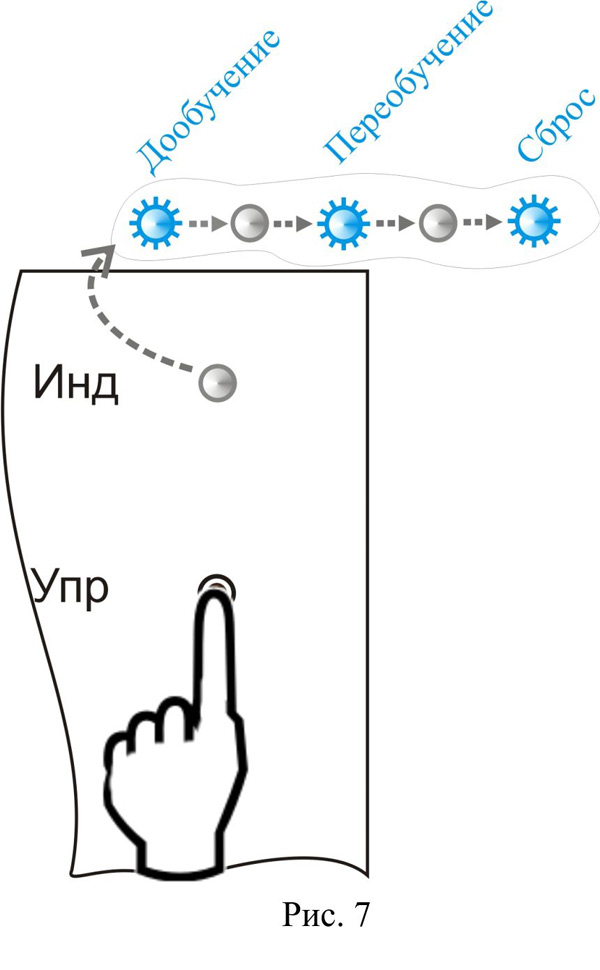

«Нарушителю» нужно отойти на расстояние 4 м от проводов ЧЭ, и по команде оператора медленно (0,3…0,5 м/сек) приближаться к осевой линии рубежа. Команда на начало движения подается, когда соответствующий выбранному флангу индикатор в лучшем случае совсем не светится или хотя бы по минимуму мерцает. При приближении нарушителя к зоне обнаружения и постоянном (без мерцаний) включении индикатора оператор подает команду «нарушителю» ОСТАНОВИТЬСЯ. Место остановки и отмечается как граница чувствительной зоны на данном участке рубежа. Нарушитель покидает контролируемую зону, переходит на другой участок рубежа и ожидает команду оператора на начало движения. Вышесказанные манипуляции проводятся на различных участках рубежа в положениях стоя, согнувшись, на корточках или другими способами. В случае частого мерцания индикатора при отсутствии в чувствительной зоне людей и животных, необходимо определить и по возможности устранить источники помех (удалить или закрепить

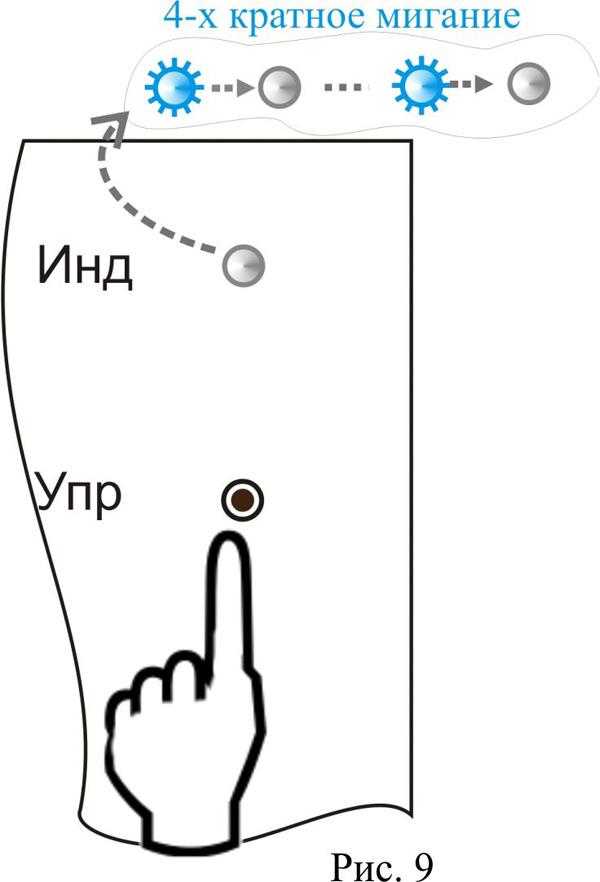

После выключения (прекращения непрерывного свечения) индикатора «Инд-ЛФ (Инд-ПФ)» оператор подает команду «нарушителю» быстро пересекать контролируемый рубеж в любом направлении в положении стоя, согнувшись, или на корточках, а для козырькового варианта между проводами ЧЭ любым способом, выдерживая между пересечениями паузы 2-3 мин. При достижении «нарушителем» осевой линии ЗО, оператору кратковременно (~ на 1 сек) нажать соответствующую кнопку «Упр-ЛФ (Упр-ПФ)» и отпустить ее. После каждого отпускания кнопки соответствующий индикатор должен методично моргнуть 4 раза (прерывисто светиться, см. рис. 9). «Нарушителю» после нажатия кнопки нужно немедленно отойти от условной осевой линии на расстояние не менее 4 м (вернуться в «исходное положение»). В случае большого количества помех обучение произвести немного сложнее. Алгоритм обработки производит фильтрацию помех и не всегда позволяет сохранять в ОЗУ сигналы близкие по спектру к помехам, поэтому не каждый обучающий проход может завершаться 4-х кратным морганием индикатора и записью в ОЗУ. В этом случае придется производить обучающий проход снова.
