Двухфланговые проводноволновые извещатели

Артикул	Наименование	Состав комплекта	Руководство по эксплуатации	Примечание
270142	Импульс-12ТПМ-Р2	БПРД-2 шт., БПРМ - 2 шт., БП-Р2 - 1 шт.		Двухфланговый извещатель.Усовершенствованные схема и алгоритм обработки сигналов, повышенная помехоустойчивость, защита от наведенных напряжений и электромагнитных полей. Настройка с помощью регуляторов на лицевой панели БПРМ. "Сухая" контактная группа на выходе. В комплекте блок подключения приемных блоков - БП-Р2 Малогабаритные корпуса (129 х 129 х 52 мм) изготовлены из алюминия и нержавеющей стали со степенью защиты IP67.	108 250 руб. Заказать
270147	Импульс-12ПНЕ-Р2	БПРД-2 шт., БПРМ - 2 шт., БП-Р2 - 1 шт.		Двухфланговый извещатель. Усовершенствованные схема и алгоритм обработки сигналов, повышенная помехоустойчивость, защита от наведенных напряжений и электромагнитных полей. Настройка с помощью регуляторов на лицевой панели БПРМ. "Сухая" контактная группа на выходе. Малогабаритные корпуса (129 х 129 х 52 мм) изготовлены из алюминия и нержавеющей стали со степенью защиты IP68. В комплект входят коробка соединительная для подключения приемного блока извещателя. Подключение производится с помощью, встроенных байонетных разъемных соединителей. Повышенная стойкость к воздействию влаги и пыли: Применение усиленных защитных покрытий - 3-х слойное лаковое покрытие электронных компонентов и модулей специальными компаундами. Повышенная стойкость изделий к температурным воздействиям. Применение материалов и электронных компонентов с расширенными диапазонами рабочих температур (от -60°С до +85°С).	137 500 руб. Заказать
274141	Импульс-12ТПМ-Р2ИД	БПРД-2 шт., БПРМ - 2 шт., БП-Р2 - 1 шт.		Двухфланговый извещатель. Усовершенствованные схема и алгоритм обработки сигналов, повышенная помехоустойчивость, защита от наведенных напряжений и электромагнитных полей. В комплект входит коробка соединительная для подключения приемных блоков извещателя. Подключение производится с помощью, встроенных байонетных разъемных соединителей. Настройка с помощью регуляторов на лицевой панели БПРМ или дистанционная с БЦП "Рубеж-08". Связь с БЦП "Рубеж-08" осуществляется по двухпроводному интерфейсу RS-485.	109 760 руб. Заказать
273142	Импульс-12ТПМ-Р2Э	БПРД-2 шт., БПРМ - 2 шт., БП-Р2 - 1 шт.		Двухфланговый извещатель. Усовершенствованные схема и алгоритм обработки сигналов, повышенная помехоустойчивость, защита от наведенных напряжений и электромагнитных полей. Настройка с помощью регуляторов на лицевой панели БПРМ. "Сухая" контактная группа на выходе. В комплекте блок подключения приемных блоков - БП-Р2. Малогабаритные корпуса (129 х 129 х 52 мм) изготовлены из прочного пластика со степенью защиты IP65.	93 900 руб. Заказать
272141	Импульс-12ТПМ-Р2И	БПРД-2 шт., БПРМ - 2 шт., БП-Р2 - 1 шт.		Двухфланговый извещатель. Усовершенствованные схема и алгоритм обработки сигналов, повышенная помехоустойчивость, защита от наведенных напряжений и электромагнитных полей. В комплект входит коробка соединительная для подключения приемных блоков извещателя. Подключение производится с помощью, встроенных байонетных разъемных соединителей. Настройка с помощью регуляторов на лицевой панели БПРМ или дистанционно с ППК . "Сухая" контактная группа на выходе. Обмен информацией с ППК осуществляется по двухпроводному интерфейсу RS-485. Малогабаритные корпуса (129 х 129 х 52 мм) изготовлены из алюминия и нержавеющей стали со степенью защиты IP67. Изготавливается под заказ.	109 760 руб. Заказать
271141	Импульс-12ТПМ-Р2ИТ	БПРД-2 шт., БПРМ - 2 шт., БП-Р2 - 1 шт.		Двухфланговый извещатель. Усовершенствованные схема и алгоритм обработки сигналов, повышенная помехоустойчивость, защита от наведенных напряжений и электромагнитных полей. Настройка с помощью регуляторов на лицевой панели БПРМ. В комплект входят коробка соединительная для подключения приемных блоков извещателя. Подключение производится с помощью, встроенных байонетных разъемных соединителей. В комплекте адресный расширитель «С2000-АР1», подключение по двухпроводной линии связи к контроллеру «С2000-КДЛ» или «С2000-КДЛ-2И» в составе интегрированной системы охраны «Орион».	109 800 руб. Заказать
233502	Импульс-20/350ТПМ	БПРД-2 шт., БПРМ - 1 шт.		Двухфланговый/двухрубежный извещатель. Возможность определения направления движения нарушителя. Питание постоянным напряжением от 11 до 36 В	71 030 руб. Заказать
223507	Импульс-20/350ПНЕ	БПРД-2 шт., БПРМ - 1 шт.		Двухфланговый/двухрубежный извещатель. Возможность определения направления движения нарушителя. Повышенная стойкость к воздействию влаги и пыли. Применение усиленных защитных покрытий - лаковое покрытие электронных компонентов и модулей специальными компаундами. Повышенная стойкость изделий к температурным воздействиям. Применение материалов и электронных компонентов с расширенными диапазонами рабочих температур (от -60°С до +85°С). Увеличенная защита изделий от электрических, магнитных и электромагнитных полей. Применение двухуровневой защиты от повышенных напряжений, наведённых грозовыми разрядами.	100 280 руб. Заказать
240142	Импульс-14ТПМ	БПРД-2 шт., БПРМ - 1 шт.		Двухфланговый извещатель. Питание постоянным напряжением от 11 до 36 В. Ток потребления - не более 42 мА.	71 030 руб. Заказать
240147	Импульс-14ПНЕ	БПРД-2 шт., БПРМ - 1 шт.		Двухфланговый извещатель. Питание постоянным напряжением от 11 до 36 В. Ток потребления - не более 42 мА.	100 280 руб. Заказать
255003	Импульс-мини 1/500Н	БПРД-2 шт., БПРМ - 2 шт., БПУ - 1 шт.		Двухфланговый извещатель Питание постоянным напряжением от 20 до 36 В.	71 740 руб. Заказать
255004	Импульс-мини 1/500ПН	БПРД-2 шт., БПРМ - 2 шт., БПУ - 1 шт.		Двухфланговый извещатель. Питание постоянным напряжением от 11 до 36 В.	72 740 руб. Заказать
255005	Импульс-мини 1/500НКС	БПРД-2 шт., БПРМ - 2 шт., БПУ - 1 шт.		Двухфланговый извещатель. Питание постоянным напряжением от 11 до 36 В.	75 620 руб. Заказать
255007	Импульс-мини 1/500ПНЕ	БПРД-2 шт., БПРМ - 2 шт., БПУ - 1 шт.		Двухфланговый извещатель. Повышенная стойкость к воздействию влаги и пыли. Применение усиленных защитных покрытий - лаковое покрытие электронных компонентов и модулей специальными компаундами. Повышенная стойкость изделий к температурным воздействиям. Применение материалов и электронных компонентов с расширенными диапазонами рабочих температур (от -60°С до +85°С). Увеличенная защита изделий от электрических, магнитных и электромагнитных полей. Применение двухуровневой защиты от повышенных напряжений, наведённых грозовыми разрядами.	101 990 руб. Заказать

БПРД - блок передающий
БПРМ - блок приемный

Опросный лист на извещатели серии "Импульс"

Стандартный комплект поставки, масса, размеры упаковки (Импульс-12ТПМ-2Р 2022, Импульс-12ПНЕ-2Р 2022, Импульс-12ТПМ-2РИТ 2022, Импульс-12ТПМ-2РИД 2022, Импульс-12ТПМ-2РИ 2022)

Стандартный комплект поставки, масса, размеры упаковки (Импульс-20/350)

Примечание: Комплект поставки и варианты крепления блоков уточняются при заказе извещателя под конкретный участок рубежа.

В основе проводноволнового извещателя лежит не излучающий и не принимающий ВЧ-сигналы фидер - двухпроводный чувствительный элемент (ЧЭ), размещенный в верхней или нижней части любого заграждения или стены здания, т. е. вблизи проводящей поверхности (земли, заграждения и т. п.).  объемная зона обнаружения в сечении в виде овала вслед за двухпроводным чувствительным элементом точно повторяет контуры и повороты периметра.
Использование в алгоритме обработки матрицы порогов позволяет более точно адаптировать зону обнаружения к неравномерностям охраняемого рубежа, повысить вероятность обнаружения и период ложных срабатываний.Способы формирования зоны обнаружения.

Извещатель с возможностью определения направления движения нарушителя.

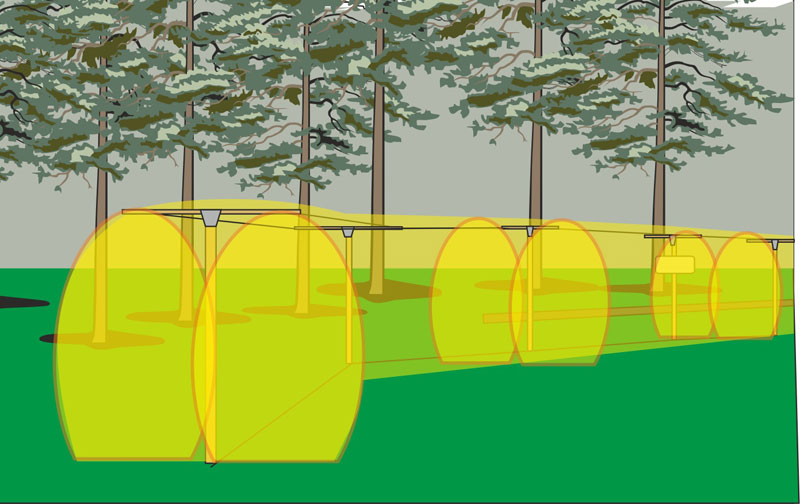

Формирование двухрубежной зоны обнаружения на открытой местности.

Два верхних провода чувствительного элемента крепятся с помощью узлов крепления УК-05П (Т-образная изолирующая стойка, опора в виде уголка, бетонируемого или забиваемого в грунт, крепежные детали для проводов) на открытой пересеченной (неподготовленной) местности. Высота изолирующей стойки 1,8 м.

Нижний провод прокладывается в грунте, на глубине 5...10 см. Допускаются другие варианты размещения проводной направляющей системы, при этом могут выбираться различные комбинации узлов крепления (УК-01, УК-02, УК-03, УК-04), в зависимости от возможностей использования посторонних предметов, находящихся на рубеже охраны (столбов, стволов деревьев и т. п.), и выбора геометрии направляющей системы.

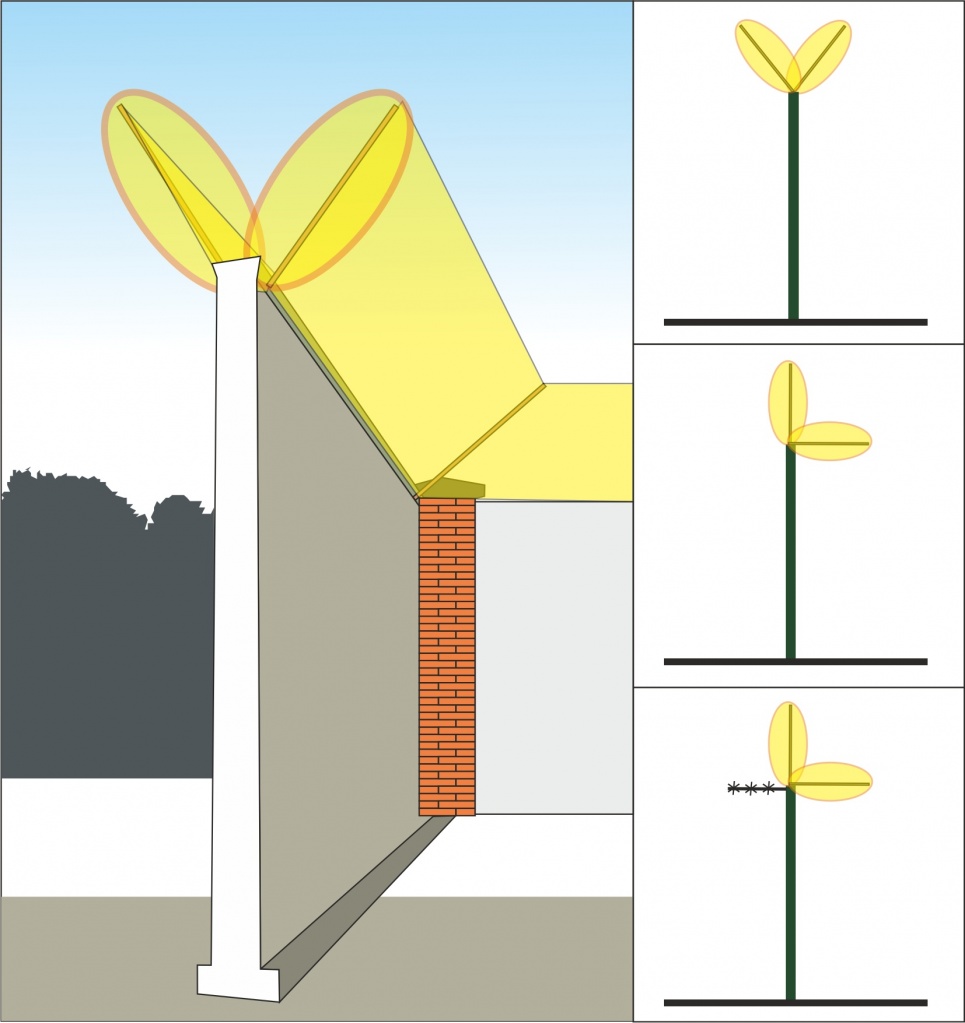

Формирование зоны обнаружения на заграждении способом «двухрубежный козырек».

Формируется двухрубежная зона обнаружения в верхней части заграждения.
Для крепления проводов чувствительного элемента на заграждении в виде «козырьков», могут использоваться узлы крепления УК-02П с длиной изолирующей штанги 0,75 м или другие комбинации (УК-01, УК-02,УК-06П).

Кронштейны узлов крепления позволяют размещать плоскость проводов под углом от 0° до 90° к заграждению, что дает возможность варьировать формой зоны обнаружения и «переходить» с одной стороны заграждения на другую и обратно.

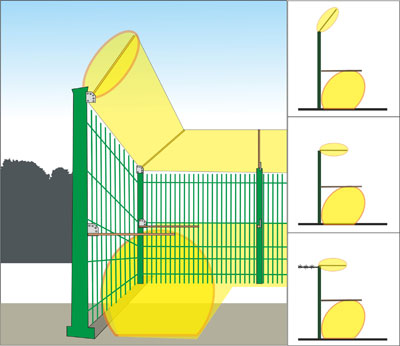

Комбинированный вариант. Формирование зоны обнаружения в верхней и нижней частях заграждения.

Верхняя часть: Для крепления проводов чувствительного элемента в верхней части заграждения в виде «козырька», используются узлы крепления УК-02П с длиной изолирующей штанги 0,75 м. Кронштейны узлов крепления позволяют размещать плоскость проводов под углом от 0° до 90° к заграждению, что дает возможность варьировать наклоном «козырьковой» зоны обнаружения, а также «переходить» с одной стороны заграждения на другую и обратно.

Нижняя часть: Для крепления двухпроводного чувствительного элемента вдоль плоскости заграждений, используются узлы крепления УК-03П с длиной изолирующей штанги 1,2 м (УК-03П/1,2), либо 1,5 м (УК-03П/1,5). Верхний провод ЧЭ закрепляется на диэлектрических консолях, а нижний прокладывается в земле, на глубине 5...10 см.

Пример организации рубежа охраны на открытой пересеченной местности на консолях УК-05П
