Однофланговые проводноволновые извещатели 

Артикул	Наименование	Состав комплекта	Руководство по эксплуатации	Примечание

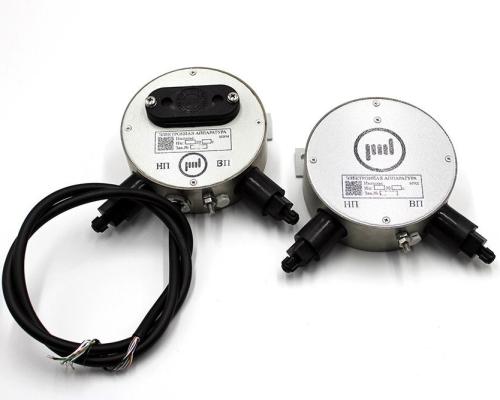

270122	Импульс-12ТПМ	БПРД, БПРМ		Однофланговый извещатель. Усовершенствованные схема и алгоритм обработки сигналов, повышенная помехоустойчивость, защита от наведенных напряжений и электромагнитных полей. Настройка с помощью регуляторов на лицевой панели БПРМ. "Сухая" контактная группа на выходе. Малогабаритные корпуса (129 х 129 х 52 мм) изготовлены из алюминия и нержавеющей стали со степенью защиты IP67.	49 700 руб. Заказать
270121	Импульс-12ТПМ-Р	БПРД, БПРМ, БП-Р		В комплект входят коробка соединительная для подключения приемного блока извещателя. Подключение производится с помощью, встроенных байонетных разъемных соединителей. Однофланговый извещатель. Усовершенствованные схема и алгоритм обработки сигналов, повышенная помехоустойчивость, защита от наведенных напряжений и электромагнитных полей. Настройка с помощью регуляторов на лицевой панели БПРМ. "Сухая" контактная группа на выходе. Малогабаритные корпуса (129 х 129 х 52 мм) изготовлены из алюминия и нержавеющей стали со степенью защиты IP67.	58 570 руб. Заказать
270127	Импульс-12ПНЕ-Р	БПРД, БПРМ, БП-Р		Однофланговый извещатель. Усовершенственные схема и алгоритм обработки сигналов, повышенная помехоустойчивость, защита от наведенных напряжений и электромагнитных полей. Настройка с помощью регуляторов на лицевой панели БПРМ. "Сухая" контактная группа на выходе. Малогабаритные корпуса (129 х 129 х 52 мм) изготовлены из алюминия и нержавеющей стали со степенью защиты IP68. В комплект входит коробка соединительная для подключения приемного блока извещателя. Подключение производится с помощью, встроенного байонетного разъемного соединителя. Повышенная стойкость к воздействию влаги и пыли. Применение усиленных защитных покрытий - 3-х слойное лаковое покрытие электронных компонентов и модулей специальными компаундами. Повышенная стойкость изделий к температурным воздействиям. Применение материалов и электронных компонентов с расширенными диапазонами рабочих температур (от -60°С до +85°С).	87 820 руб. Заказать
273122	Импульс-12ТПМ-Э	БПРД, БПРМ		Изготовлены из прочного пластика со степенью защиты IP65. Малогабаритные корпуса (129 х 129 х 52 мм). Однофланговый извещатель. Усовершенствованные схема и алгоритм обработки сигналов, повышенная помехоустойчивость, защита от наведенных напряжений и электромагнитных полей. Настройка с помощью регуляторов на лицевой панели БПРМ. "Сухая" контактная группа на выходе.	42 220 руб. Заказать
274122	Импульс-12ТПМ-ИД	БПРД, БПРМ		Обмен информацией с БЦП Рубеж-08 осуществляется по двухпроводному интерфейсу RS-485. Однофланговый извещатель. Усовершенствованные схема и алгоритм обработки сигналов, повышенная помехоустойчивость, защита от наведенных напряжений и электромагнитных полей. Малогабаритные корпуса (129 х 129 х 52 мм) изготовлены из алюминия и нержавеющей стали со степенью защиты IP67. Настройка с помощью регуляторов на лицевой панели БПРМ или дистанционно с БЦП Рубеж-08. "Сухая" контактная группа на выходе.	51 210 руб. Заказать
274121	Импульс-12ТПМ-РИД	БПРД, БПРМ, БП-Р		В комплект входят коробка соединительная для подключения приемного блока извещателя. Подключение производится с помощью, встроенных байонетных разъемных соединителей. Настройка с помощью регуляторов на лицевой панели БПРМ или дистанционная с БЦП Рубеж-08. Связь с БЦП Рубеж-08 осуществляется по двухпроводному интерфейсу RS-485. Однофланговый извещатель. Усовершенствованные схема и алгоритм обработки сигналов, повышенная помехоустойчивость, защита от наведенных напряжений и электромагнитных полей.	60 080 руб. Заказать
271122	Импульс-12ТПМ-ИТ	БПРД, БПРМ		В комплекте адресный расширитель С2000-АР1, подключение по двухпроводной линии связи к контроллеру С2000-КДЛ или С2000-КДЛ-2И в составе интегрированной системы охраны «Орион». Однофланговый извещатель. Усовершенствованные схема и алгоритм обработки сигналов, повышенная помехоустойчивость, защита от наведенных напряжений и электромагнитных полей. Малогабаритные корпуса (129 х 129 х 52 мм) изготовлены из алюминия и нержавеющей стали со степенью защиты IP67. Настройка с помощью регуляторов на лицевой панели БПРМ.	51 250 руб. Заказать
271121	Импульс-12ТПМ-РИТ	БПРД, БПРМ, БП-Р		В комплект входят коробка соединительная для подключения приемного блока извещателя. Подключение производится с помощью, встроенных байонетных разъемных соединителей. В комплекте адресный расширитель С2000-АР1, подключение по двухпроводной линии связи к контроллеру С2000-КДЛ или С2000-КДЛ-2И в составе интегрированной системы охраны «Орион». Однофланговый извещатель. Усовершенствованные схема и алгоритм обработки сигналов, повышенная помехоустойчивость, защита от наведенных напряжений и электромагнитных полей. Настройка с помощью регуляторов на лицевой панели БПРМ.	60 120 руб. Заказать
272122	Импульс-12ТПМ-И (2024 г.)	БПРД, БПРМ		Обмен информацией с ППК осуществляется по двухпроводному интерфейсу RS-485. Однофланговый извещатель. Усовершенствованные схема и алгоритм обработки сигналов, повышенная помехоустойчивость, защита от наведенных напряжений и электромагнитных полей. Настройка с помощью регуляторов на лицевой панели БПРМ или дистанционно с ППК . "Сухая" контактная группа на выходе. Малогабаритные корпуса (129 х 129 х 52 мм) изготовлены из алюминия и нержавеющей стали со степенью защиты IP67. Изготавливается под заказ.	51 250 руб. Заказать
272121	Импульс-12ТПМ-РИ	БПРД, БПРМ, БП-Р		В комплект входит коробка соединительная для подключения приемного блока извещателя. Обмен информацией с ППК осуществляется по двухпроводному интерфейсу RS-485. Подключение производится с помощью, встроенных байонетных разъемных соединителей. Однофланговый извещатель. Усовершенствованные схема и алгоритм обработки сигналов, повышенная помехоустойчивость, защита от наведенных напряжений и электромагнитных полей. Настройка с помощью регуляторов на лицевой панели БПРМ или дистанционно с ППК . "Сухая" контактная группа на выходе. Малогабаритные корпуса (129 х 129 х 52 мм) изготовлены из алюминия и нержавеющей стали со степенью защиты IP67. Изготавливается под заказ.	60 120 руб. Заказать
220129	Импульс-12К	БПРД, БПРМ		Исполнение в пластиковых корпусах. Объемная чувствительная зона обнаружения протяженностью от 20 до 250 м. Диапазон рабочих температур от -50°С до +50°С; Питание постоянным напряжением от 20 до 36 В.	38 400 руб. Заказать
211222	Импульс-12-20	БПРД БПРМ		Однофланговый извещатель.	51 550 руб. Заказать
252503	Импульс-мини 1/250Н	БПРД, БПРМ, БПУ		Однофланговый извещатель. Питание постоянным напряжением от 20 до 36 В.	47 060 руб. Заказать
252504	Импульс-мини 1/250ПН	БПРД, БПРМ, БПУ		Однофланговый извещатель. Питание постоянным напряжением от 11 до 36 В.	48 060 руб. Заказать
252505	Импульс-мини 1/250НКС	БПРД, БПРМ, БПУ		Однофланговый извещатель. Питание постоянным напряжением от 20 до 36 В. БПУ выполняет дополнительную функцию распредкоробки, грозозащита всех подключаемых линий.	51 010 руб. Заказать
252507	Импульс-мини 1/250ПНЕ	БПРД, БПРМ, БПУ		Однофланговый извещатель. Повышенная стойкость к воздействию влаги и пыли. Применение усиленных защитных покрытий - лаковое покрытие электронных компонентов и модулей специальными компаундами. Повышенная стойкость изделий к температурным воздействиям. Применение материалов и электронных компонентов с расширенными диапазонами рабочих температур (от -60°С до +85°С). Увеличенная защита изделий от электрических, магнитных и электромагнитных полей. Применение двухуровневой защиты от повышенных напряжений, наведённых грозовыми разрядами.	77 310 руб. Заказать

БПРД – блок передающий
БПРМ – блок приемный

Опросный лист на извещатели серии "Импульс"

Стандартный комплект поставки, масса, размеры упаковки (Импульс-12ТПМ-Э 2022, Импульс-12ТПМ 2022, Импульс-12ТПМ-ИТ 2022, Импульс-12ТПМ-ИД 2022, Импульс-12ТПМ-ИТ 2022, Импульс-12ТПМ-И 2022)

Стандартный комплект поставки, масса, размеры упаковки (Импульс-12ТПМ-Р 2022, Импульс-12ПНЕ-Р 2022, Импульс-12ТПМ-РИТ 2022, Импульс-12ТПМ-РИД 2022, Импульс-12ТПМ-РИ 2022)

Стандартный комплект поставки, масса, размеры упаковки (Импульс-12ТПМ, Импульс-12НЕ, Импульс-12ПНЕ)

Примечание: Комплект поставки и варианты крепления блоков уточняются при заказе извещателя под конкретный участок рубежа.

Стандартный комплект поставки, масса, размеры упаковки (Импульс-12К)

Примечание: Комплект поставки и варианты крепления блоков уточняются при заказе извещателя под конкретный участок рубежа.

Преимущества модификации «Импульс-НЕ»:

• Повышенная стойкость к воздействию влаги и пыли.
• Применение усиленных защитных покрытий - лаковое покрытие электронных компонентов и модулей специальными компаундами.
• Повышенная стойкость изделий к температурным воздействиям.
• Применение материалов и электронных компонентов с расширенными диапазонами рабочих температур (от -60°С до +85°С).
• Увеличенная защита изделий от электрических, магнитных и электромагнитных полей.
• Применение двухуровневой защиты от повышенных напряжений, наведённых грозовыми разрядами.

В основе проводноволнового извещателя лежит не излучающий и не принимающий ВЧ-сигналы фидер - двухпроводный чувствительный элемент (ЧЭ), размещенный в верхней или нижней части любого заграждения или стены здания, т. е. вблизи проводящей поверхности (земли, заграждения и т. п.).  объемная зона обнаружения в сечении в виде овала вслед за двухпроводным чувствительным элементом точно повторяет контуры и повороты периметра.
Использование в алгоритме обработки матрицы порогов позволяет более точно адаптировать зону обнаружения к неравномерностям охраняемого рубежа, повысить вероятность обнаружения и период ложных срабатываний.

Варианты применения:

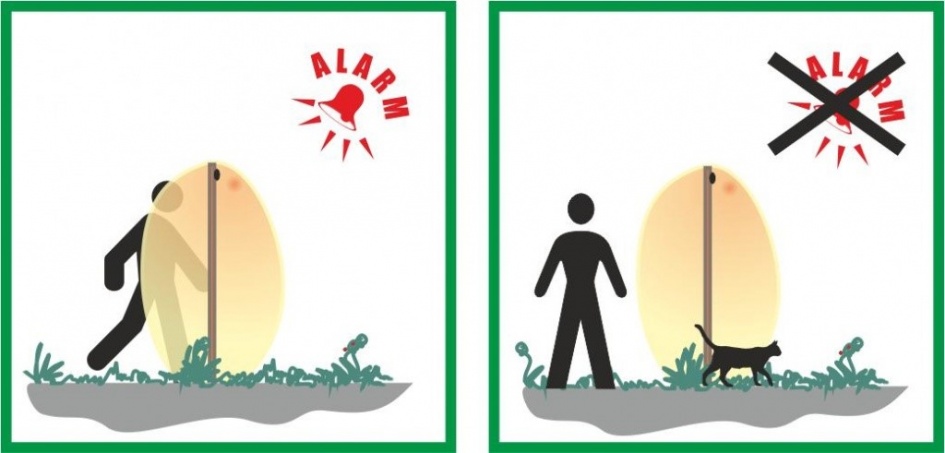

1) Для блокирования участков неподготовленной пересеченной местности приземный вариант;

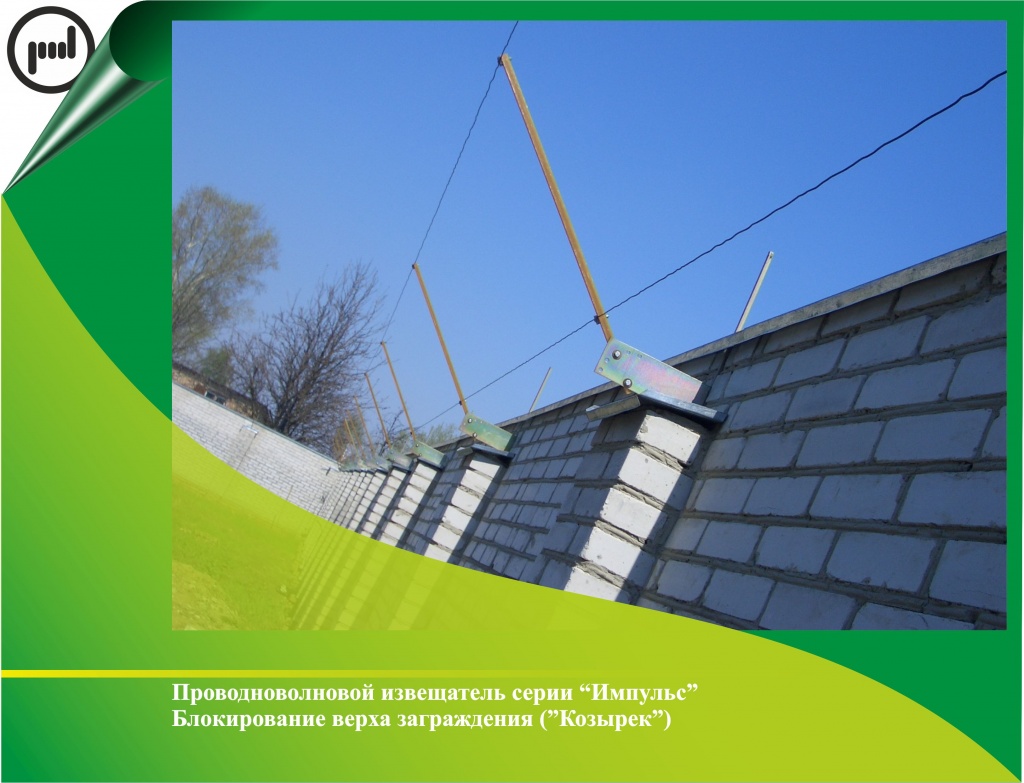

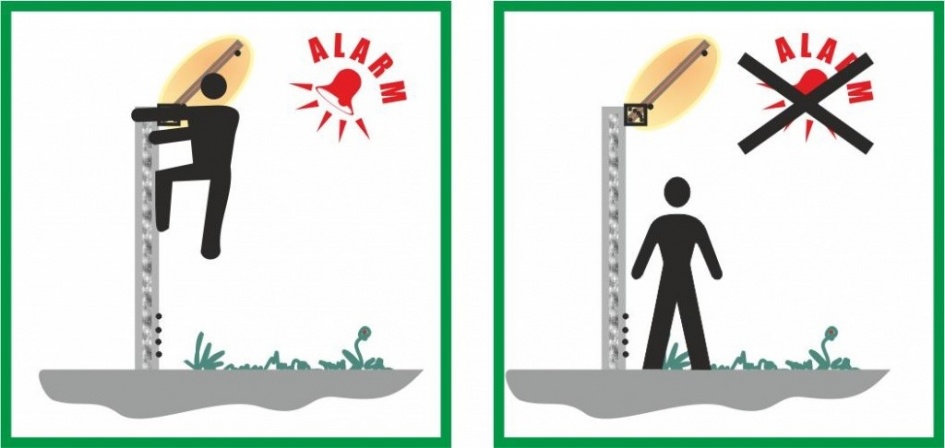

2) Для блокирования верха заграждения козырьковый вариант;

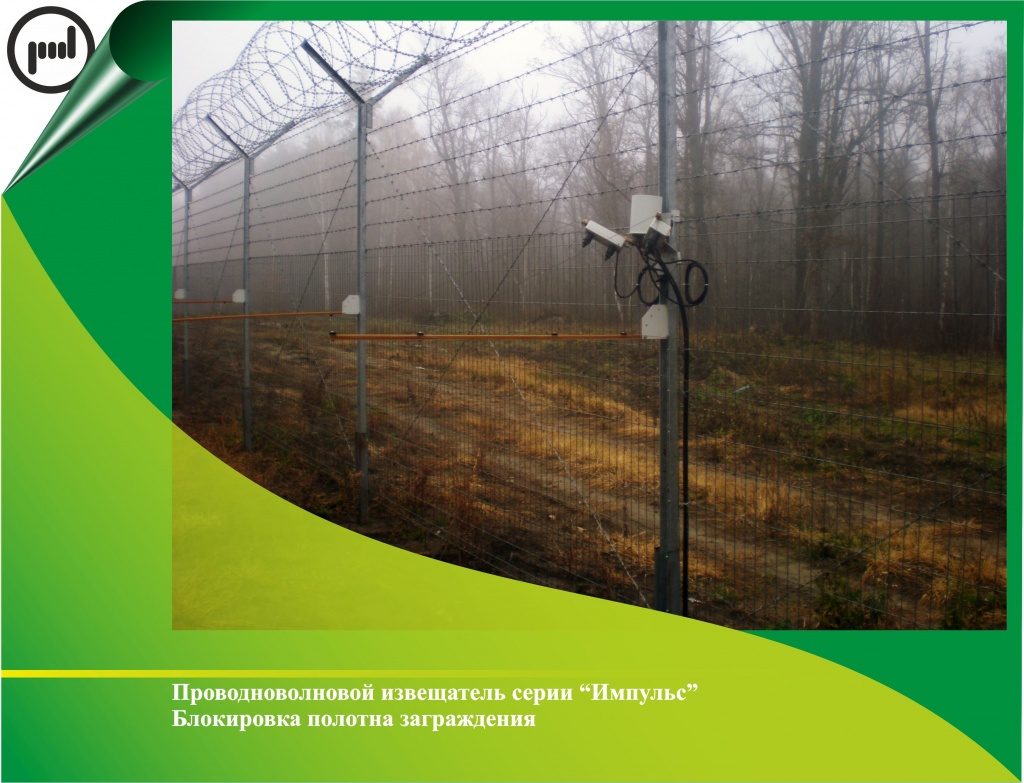

3) Для блокирования полотна различных заграждений (металл, дерево, кирпич, железобетон);

Объемная зона обнаружения формируется вдоль проводов чувствительного элемента, являющегося направляющей системой.

Способы формирования зоны обнаружения

При организации рубежа охраны на лесной просеке, верхний провод можно закрепить с помощью узлов крепления УК-01П, непосредственно на стволах деревьев. Нижний провод можно прикопать в грунт, либо проложить по поверхности земли. Единственное условие - в зоне обнаружения не должно быть качающихся кустов и веток деревьев.

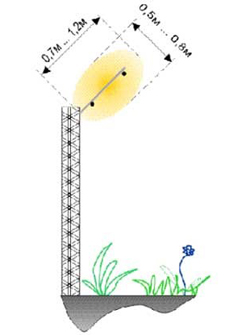

Для крепления проводов чувствительного элемента на заграждении козырек,используются узлы крепления УК-02П с длиной изолирующей штанги 0,75 м. Кронштейн узла крепления позволяет размещать плоскость проводов под углом от 0° до 90° к заграждению, позволяя «переходить» с одной стороны заграждения на другую и обратно сколько угодно раз.

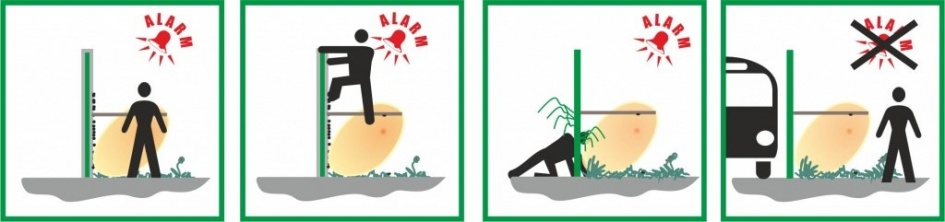

Для крепления двухпроводного чувствительного элемента вдоль плоскости заграждений, используются узлы крепления УК-03П с длиной изолирующей штанги 1,2 м. ( УК-03П/1,2), либо 1,5 м. ( УК-03П/1,5). Верхний провод ЧЭ закрепляется на диэлектрических консолях, а нижний прокладывается в земле на глубине 5...10 см.

Для крепления верхнего провода на открытой пересеченной (неподготовленной) местности, используются узлы крепления УК-04П(опора в виде уголка, бетонируемого или забиваемого в грунт, изолирующая стойка, крепежные детали для провода).

Примеры организации охранного рубежа
