ИМПУЛЬС-14 – ПРОДОЛЖЕНИЕ ТРАДИЦИЙ

ИМПУЛЬС-14 – ПРОДОЛЖЕНИЕ ТРАДИЦИЙ

Проводноволновые извещатели всегда находятся в зоне повышенного внимания специалистов НПЦ «Омега-микродизайн». Это одно из «самых любимых» наших изделий. Мы посвятили ему более 25 лет и всегда очень скрупулезно подходим как к разработке новых образцов, так и к обновлению уже выпускающихся изделий на основе самых современных достижений науки и техники.

    Напомню, что проводноволновые извещатели предназначены для контроля прямолинейных и «изломанных» рубежей. Направляющая система на основе двухпроводной линии размещается вдоль верха «козырек» (рис. 1) или полотна (рис. 2) заграждения, или вообще без заграждения (рис. 3), повторяет все повороты и изгибы контролируемого рубежа и позволяет получить равномерную «изломанную» зону обнаружения. Они довольно универсальны и формируют зону обнаружения с довольно широким диапазоном размеров сечения (от 0,3 м×0,3 м до 2 м×2 м).

 В настоящее время успешно применяются однофланговые извещатели «Импульс-12» и двухфланговые – «Импульс-мини». Однако у обоих извещателей

 были определенные недостатки. Во-первых, недостаточная чувствительность вблизи блоков, иногда создавался эффект мертвых зон и приходилось применять удлинение проводов и специальную их прокладку, чтобы избавиться

 от этого. Во-вторых, ограниченный динамический диапазон АРУ не позволял обеспечить стабильную работу на коротких участках. Короткий чувствительный элемент доставлял немало хлопот, иногда приходилось искусственно (с помощью дросселя) «удлинять» его. Для устранения этих недостатков в середине 2012 года была произведена модернизация извещателей. Основной задачей модернизации явилось расширение динамического диапазона АРУ, повышение равномерности зоны обнаружения и улучшение эксплуатационных характеристик. К тому же, возможность настройки «Импульс-мини» только в режиме обучения не всегда позволяет техническому специалисту получить представление о числовых показателях и оперативно изменить чувствительность, требуется либо переобучить, либо дообучить извещатель, что не всегда удобно. «Ручная» регулировка с помощью вращаемых регуляторов, примененная в извещателе «Импульс-12», как бы снимала данную проблему и позволяла лучше ориентироваться в показателях настройки, но все же обеспечивала только ориентировочную оценку, вместо числовых значений. «Импульс-12» выпускается только в однофланговом исполнении, что требует определенной сноровки при размещении блоков смежных участков и усложняет монтаж протяженных рубежей. Поэтому назрела необходимость не только модернизации «Импульс-12», но и разработки его двухфлангового варианта, который получил название «Импульс-14».

Однофланговый извещатель «ИМПУЛЬС-12ТМ», претерпел большие изменения. Улучшилось автоматическое согласование входных устройств с двухпроводным чувствительным элементом, что привело к выравниванию равномерности зоны обнаружения по всему чувствительному элементу. Расширен динамический диапазон АРУ и теперь данный извещатель может блокировать короткие участки протяженностью от 5 м. Литые алюминиевые корпуса уменьшились в размерах, появились «правое» (рис. 4) и «левое» (рис. 5) исполнения приемного блока, отличающиеся направлением вывода проводов двухпроводного чувствительного элемента. Два проградуированных вращаемых регулятора, переключатель и три индикатора – вот и весь набор «инструментов», обеспечивающих простую и удобную регулировку. Конечно, это не означает, что внутри заложен примитивный алгоритм обработки. Порогов стало значительно больше (>36), просто они вычисляются путем аппроксимации усредненной функции полученной при большом количестве измерений. Вращаемые регуляторы «А» и «V» определяют лишь чувствительность и параметры фильтра, а встроенный процессор производит соответствующие вычисления и выполнение алгоритма обработки. В извещателях Импульс реализованы довольно сложные алгоритмы формирования и сравнения образов. Информация ВЧ-приемников (см. рис. 6) детектируется (Д) и преобразуется (П) в «образ» (О), который в дальнейшей обработке сравнивается в узле сравнения (УС) с набором более чем 36 «размытых» эталонных образов (ЭО1...ЭОn), полученных аналитическими вычислениями (В) на основе задаваемых вручную простых параметров (чувствительность «А» и максимальная скорость движения «V») и данных полученных в результате многолетних исследований. Размытость эталонного образа определяется разбросом параметров (вес, рост и т. д.), связанных с физиологией «нарушителя». Выбор ближайшего по параметрам эталонного образа ЭОn осуществляется «псевдоассоциативно», когда начальный адрес (НА) эталонного образа ЭОn вычисляется по характерным признакам образа О, определенного на основе сигнала с детектора Д. Результат сравнения участвует в принятии решения.

Мы постарались технически усовершенствовать извещатель не усложняя, а даже наоборот упрощая его установку, регулировку и эксплуатацию. В то же время сохранили преемственность конструкторских решений и, в случае необходимости, например при выработке ресурса работы, замена прошлой версии «Импульс-12» на новую пройдет безболезненно, т. к. в подключении ничего не изменилось.

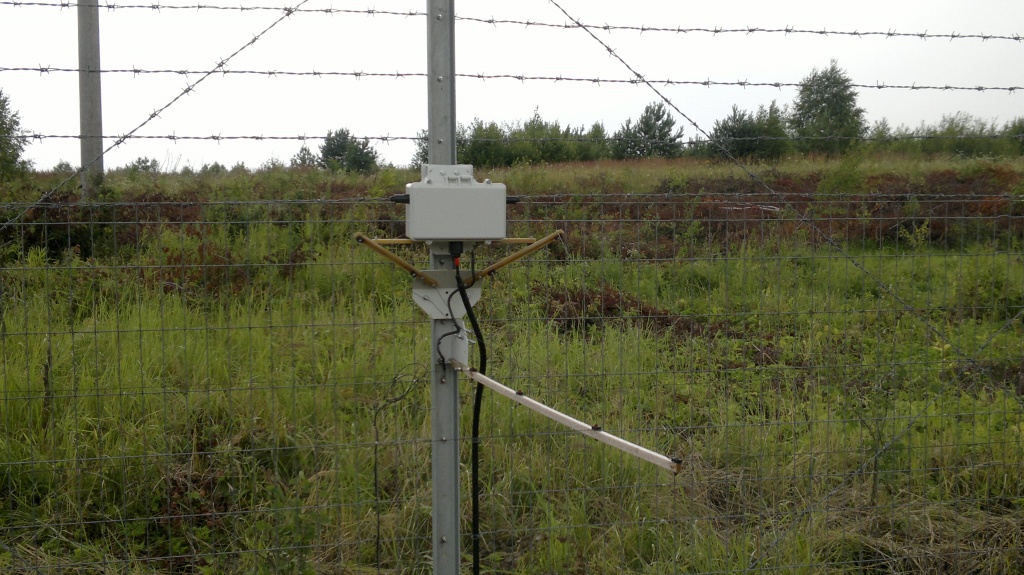

Двухфланговый извещатель ИМПУЛЬС-14 (рис. 7, 8) представляет собой практически два ИМПУЛЬС-12ТМ в одном корпусе. Он имеет левый и правый фланги и соответственно два набора идентичных индикаторов, регуляторов и переключателей. Встроенные в приемный блок консоли для крепления нижнего провода чувствительного элемента упрощают монтаж и обеспечивают значительное снижение колебаний провода вблизи корпуса при ветровых нагрузках, это способствует повышению помехоустойчивости.

Регулировка осуществляется по обоим флангам независимо друг от друга. Настройка осуществляется довольно просто, по ширине зоны обнаружения (регулятор «А», см. рис. 9) и по максимальной скорости движения «нарушителя» (регулятор «V»).

Пример настройки фланга:

«Нарушителю» приближаться к проводам чувствительного элемента и остановиться при включении индикатора «3» настраиваемого фланга. Оператору вращать регулятор «А» по часовой стрелке и выставить его в положение, в котором при попадании "нарушителя" в зону обнаружения начинает формироваться тревожный сигнал (мигает индикатор «3»). Если при вращении регулятор «А» перешел в крайнее положение "по часовой стрелке", а чувствительность недостаточна, переместить движок "1-Реж" в левое (выключенное) положение, а регулятор «A» в крайнее положение "против часовой стрелки". Продолжить регулировку до достижения необходимого результата.

«Нарушителю» пересекать контролируемый рубеж в обоих направлениях с максимально возможной скоростью. Вращать ось регулятора  «V» по часовой стрелке до положения, когда начнет формироваться сигнал тревоги (индикатор «3»). Если при вращении регулятор «V» перешел в крайнее положение "по часовой стрелке", а сигнал тревоги еще не формируется, переместить движок "2-Реж" в левое (выключенное) положение, а регулятор «V» в крайнее положение "против часовой стрелки". Продолжить регулировку до достижения необходимого результата.

В заключение хочется добавить, что мы не прекращаем работы по совершенствованию наших изделий, мы всегда учитываем и реализуем предложения и замечания инсталляторов и других специалистов по безопасности, стремимся создавать действительно хорошие изделия, которые и становятся отечественными брендами.
