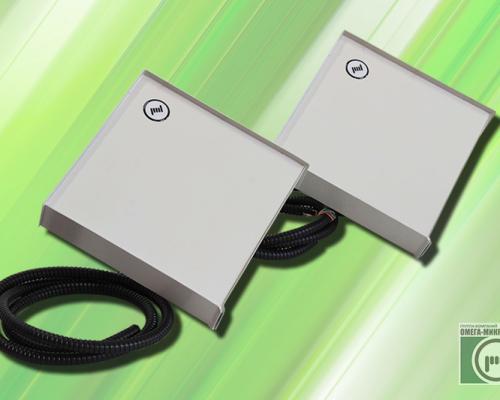

Призма-3-2/80(40)
| Артикул | Наименование | Состав комплекта | Руководство по эксплуатации | Протяженность зоны обнаружения | Примечание | |
| 130801 |
Призма-3-2/80
|
БПРД, БПРМ, узлы крепления | 2…80 | Применяется на коротких прямолинейных участках. Настройка параметров объемной зоны обнаружения осуществляется с помощью наклона блоков извещателя, регулировки чувствительности и изменения расстояния от отражающих поверхностей. Корпуса (210×210×50 мм) изготовлены из алюминия и нержавеющей стали со степенью защиты IP65. Органы управления и индикации расположены на тыльной стороне приемного блока. Синхронизация по радиолучу. | 50 470 руб. | |
| 130701 |
Призма-3-2/40
|
БПРД, БПРМ, узлы крепления | 2…40 | Применяется на коротких прямолинейных участках. Настройка параметров объемной зоны обнаружения осуществляется с помощью наклона блоков извещателя, регулировки чувствительности и изменения расстояния от отражающих поверхностей. Корпуса (129 х 129 х 52 мм) изготовлены из алюминия и нержавеющей стали со степенью защиты IP65. Органы управления и индикации расположены на тыльной стороне приемного блока. Синхронизация по радиолучу. | 44 450 руб. | |
| 130865 |
Призма-3-2/80СИ-R3
|
БПРД, БПРМ, адресная метка, узлы крепления | 2…80 | В комплекте адресный расширитель «AM-1 прот.R3», предназначенный для получения извещений от устройств с выходом типа «сухой контакт» и передачи извещений в приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж. По отдельному заказу адресный расширитель может быть встроен в БПРМ извещателей серии "Призма-3...R3". | 52 980 руб. | |
| 130765 |
Призма-3-2/40СИ-R3
|
БПРД, БПРМ, адресная метка, узлы крепления | 2…40 | В комплекте адресный расширитель «AM-1 прот.R3», предназначенный для получения извещений от устройств с выходом типа «сухой контакт» и передачи извещений в приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж. По отдельному заказу адресный расширитель может быть встроен в БПРМ извещателей серии "Призма-3...R3". | 46 960 руб. |
Руководства по монтажу и эксплуатации находятся в разделе "Поддержка".
- Призма-3-2/80 - длина зоны обнаружения 1…80 м, Призма-3-2/40 - длина зоны обнаружения 1…40 м,
- Рабочая частота извещателей 2,4 ГГц.
- Напряжение питания 10…36 В.
- Среднее значение постоянного тока, потребляемого извещателем в дежурном режиме по цепи питания с номинальным напряжением 24 В, не превышает 20 мА, а мощность не превышает 0,35 Вт.
- Максимальный ток, потребляемый извещателем по цепи постоянного тока, не превышает 40 мА, а максимальная мощность не превышает 0,5 Вт.
- Диапазон рабочих температур от -50°С до +50°С.
- Возможность работы вблизи ЛЭП до 500 кВ.
- Встроенная грозозащита до 1000 В.
- Высокие вероятность обнаружения и помехоустойчивость.
- Работоспособность при скорости ветра до 40 м/с.
- Работоспособность при осадках до 40 мм/ч.
- Работоспособность при перемещении в ЗО мелких предметов, животных или птиц.
- Работоспособность в условиях сплошного тумана.
- Работоспособность при высоте снежного покрова определяемой вычетом 0,2 м из высоты установки блоков.
- Степень защиты корпусов блоков - IP67, модификация «НЕ» - IP68.
- Габаритные размеры корпусов 194×194×73 мм.
- Период наработки на ложное срабатывание - не менее 1 000 ч.
Руководства по монтажу и эксплуатации находятся в разделе "Поддержка".
Зона обнаружения имеет форму эллипсоида вращения с большой осью, совпадающей с условной прямой линией, соединяющей передающий и приемный блоки извещателя.
Ширина зоны обнаружения зависит от расстояния между передающим и приемным блоками и установленной чувствительности.
Настройка параметров зоны обнаружения осуществляется с помощью наклона блоков извещателя, регулировки чувствительности и изменения расстояния от отражающих поверхностей - заграждений, стен, крыш ит.п.
В зависимости от решаемых задач по охране периметра, зона обнаружения может формироваться:
- вплотную к заграждениям, стенам, крышам и прочим объектам;
- на ограниченных по ширине рубежах;
- на открытых площадках.
Повышенная устойчивость при работе вдоль полотна заграждений, в условиях высокого травяного и снежного покрова. Возможность оперативного изменения угла наклона приемного и передающего блоков позволяют менять форму и свойства зоны обнаружения.
Схема подключения проводной синхронизации Призма-3, модификации "С"
Схема подключения проводов проводной синхронизации Призма-3 модификации "С".
| Руководства по монтажу и эксплуатации | ||
| Призма-3-2/40-А-С-СА | ||
| Призма-3-2/80-А-С-СА | ||
| Призма-3-2/40-Р-РА-СР-СРА | ||
| Призма-3-2/40-РИД-РИДА-РИДС-РИДСА | ||
